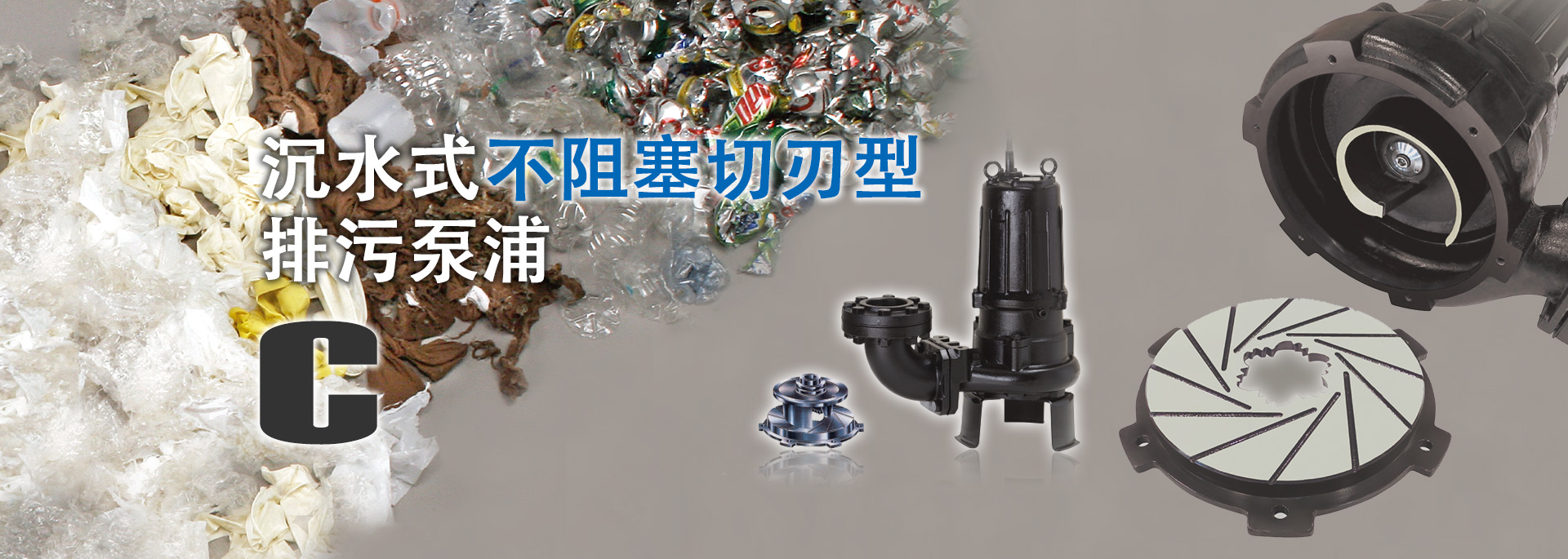

沉水式不阻塞切刃型排污泵浦

鶴見 C 系列泵浦是一種用於處理污水和廢水的重型沉水式不阻塞切刃型泵浦,由鑄件製造而成,並且配有切割機構。切割機構是由帶有釺焊燒結的碳化鎢合金刀刃的葉輪葉片與鋸齒形吸盤組成;該機構可以使 C 系列泵浦在吸入期間將纖維異物切碎,進而實現順暢的泵送功能。這些泵浦用於排放源自建築物和廚房的污水和廢水,並將這些污水和廢水轉至工廠以及商業綜合體的水處理設施中。

沉水式不阻塞切刃型排污泵浦 產品目錄

C 系列產品種類豐富,包括出口口徑直徑為 50 - 200mm 的產品以及馬達輸出功率為 0.75 - 37kW 的產品。在 C 系列泵浦中,「CR」型號產品為高度耐久性切割泵浦,其葉輪和吸盤均採用作為標準配置的高鉻鑄鐵製成。C 系列的所有型號產品均可以與著脫型裝置配件裝置組合使用,便於安裝和維護。此外,還有一種新型號的乾坑式泵浦產品供選擇。乾坑式泵浦可以安裝於室內,也可以安裝於罐外。憑藉鶴見乾坑式泵浦的原創規格,乾坑式泵浦可以在各種各樣的場地提供傳統沉水式泵浦所擁有的性能。

這些泵浦融入了鶴見多年來在該領域研究證實的原創技術,例如防吸濕電纜、帶有碳化矽表面的雙重內機械密封和 Oil Lifter(油液抽吸器)等。此外,在設計中,我們對這些泵浦的耐用性和耐磨性給予了深入考慮,因此這些泵浦能夠長時間連續工作。
鶴見產品的設計旨在可以提供擁有卓越的耐久性和優良品質的產品,進而可以助力於設施的穩定運行,以及極大降低維護成本。

利用切割機構切割各種異物。

  • 鋁罐

    鋁罐
  • 塑膠瓶

    塑膠瓶
  • 不可沖洗的擦拭巾

    不可沖洗的擦拭巾
  • 尼龍連褲襪

    尼龍連褲襪

性能範圍

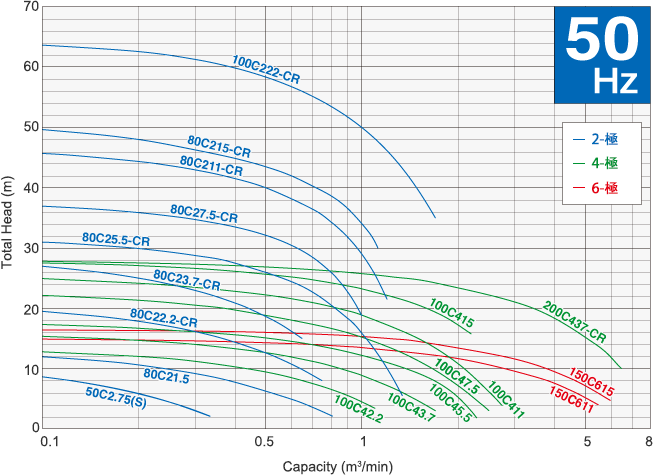

  • 50Hz

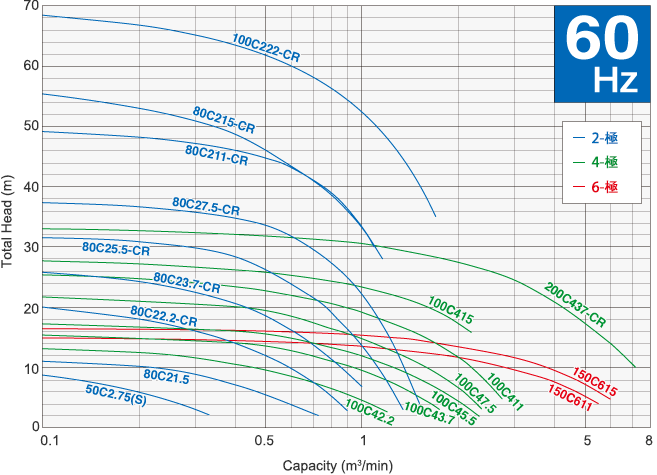

  • 60Hz

結構體

C

葉輪和吸盤

切割機構

該切割泵浦機構是由帶有釺焊燒結的碳化鎢合金刀刃的葉輪葉片與鋸齒形吸盤組合構成。吸入蓋的前表面設有很多凹槽,可以捕獲纖維物,然後由葉輪葉片的碳化鎢合金刀刃和吸入蓋的鋸齒將捕獲的纖維物切碎。此機構可以防止泵浦被纖維物堵塞,因為此類纖維物非常容易對任何一種泵浦造成堵塞。

燒結的碳化鎢合金刀刃
  • 1. 電纜芯線的防浸水加工

    如果電纜護套損壞或電纜末端浸沒,可以有效防止由於毛細作用所引起的水侵入問題。還可以有效防止潮濕空氣滲入電機殼體,以及由於殼體和外部空氣之間的溫度差而導致在殼體內部形成冷凝的問題。

  • 2. 馬達保護裝置

    復歸圓型溫度保護器 (7.5kW 及以下) 如果電機產生過熱或超載電流的問題,那麼會直接切斷電機的電路。

    微型溫度保護器 (11kW 及以上) 對幹轉引起的過熱問題作出反應。雙金屬片打開,使控制台關閉電源。

  • 3. 帶有碳化矽表面的雙重內機械密封

    隔離在油腔內,可以有效保持清潔、無腐蝕性和無磨損的潤滑環境。與水冷式外機械密封相比,此密封降低了由於幹熱和粘附物質所引起的故障風險。與碳化鎢相比,碳化矽的耐腐蝕性、耐磨損性以及耐熱性提高了 5 倍。上下固定環的橡膠部件採用 NBR 或 FPM (FKM) 製成,可以提供更高的耐熱性以及耐化學性。

  • 4. Oil Lifter(油液抽吸器)[專利]

    在油位低至正常油位 1/3 的情況下,可以有效地提供密封面的潤滑和冷卻效果,進而保持穩定的軸封效果,以及延長密封的壽命。

  • 5. 滲漏傳感器

    浮子式 (80C215-CR 和 100C222-CR) 電極式 (200C437-CR) 在最壞情況下,檢測可能發生的侵入集水倉和油腔的溢流問題。在檢測到溢流時,會發送信號,透過外部控制台來操作指示燈。

  • 6. 油封

    用作「防塵密封」,可以有效地保護機械密封免受磨蝕顆粒的影響。

  • 7. 密封泄壓埠(5.5kW 及以上的 2 極電機,200C437-CR)

    保護機械密封免受泵浦壓力的影響。還可透過排出磨損顆粒來保護密封面。

  • 8. 釋氣閥*不包括某些型號

    安裝在泵殼上,以防止氣阻問題。在空氣流過閥門時,球體停留在底部,但是在泵浦送的水開始流動時,球體借助浮力作用使出口關閉。

特別選項:乾坑版

採用鶴見原創規格開發,旨在穩定運行以及減少人工維護。

作為鶴見 C 系列切割泵浦的特別選項,可提供乾坑式規格產品。乾坑式泵浦設計主要用於排放源自建築物中的廢水,其中預計會混有各種污水和廢水。
乾坑式泵浦可以安裝在室內和罐外,並且仍然可以提供傳統沉水式泵浦所擁有的性能。由於泵浦體安裝在室內,因此日常檢查和維護都很簡便。
這些泵浦採用鶴見原創規格開發,旨在穩定運行以及減少人工維護。當然,乾坑式泵浦沿用了可以不與廢水相接觸的防吸濕電纜、雙側帶有碳化矽表面的雙重內機械密封以及鶴見沉水式泵浦的 Oil Lifter(油液抽吸器)。此外,這些泵浦的設計最大限度地考慮了耐高溫性,採用了高溫用軸承潤滑脂、H 級絕緣材料、滲漏傳感器、FPM (FKM) 機械密封以及標準規格的高級潤滑油。
如上所述,鶴見的乾坑式泵浦採用了高品質且高可靠性的設計,可以有效確保卓越的耐用性和高耐磨性。它們可以安裝在各種各樣的場地,有助於保持設施的穩定運行,並且顯著降低維護成本。

泵浦型號
